CD1 MD1單雙速電動葫蘆

當前位置：首頁 - 產品中心 - 鋼絲繩電動葫蘆 - CD1 MD1單雙速電動葫蘆

產品介紹

  外殼:鋁合金外殼,堅實而質輕。有特色散熱片,散熱快，可連續使用,效率達40%。整體密閉式結構,可使用在化工廠、電鍍廠等地方.

      磅磁剎車:最新設計的磁力產生器,其特性為產磁。可在電源切斷的同時間剎車,保證吊重時剎車絕對確保安全。極限開關:吊上吊下都有極限開關裝置,使自動停止,防止鏈條超出,確保安全. .

吊鉤:經熱鍛造,強度絕佳,不易斷裂。下吊鉤可360*旋轉 ,附安全舌片,確保操作安全。支撐架:吊重支撐架由兩片鋼板組合,非常堅固。

      變壓器: 24V/36V變壓裝置。操作時,萬-漏電，可防止意外事故發生，下雨時,可保證安全使用。電磁接觸器:高效率電磁接觸器,可高頻率使用,沒有問題。

      逆相保護裝置:特殊電線裝置,當電源接線錯誤時,控制電路無法動作。

  按鈕開關:使用防水按鈕開關。

產品參數

CD、MD型系列電動葫蘆技術性能和外形尺寸參數（0.25T-20T）
型號				CD1 MD1
起重量	噸			0.25			0.5			1						2						3
起升高度	米			3	6	9	6	9	12	6	9	12	18	24	30	6	9	12	18	24	30	6	9	12	18	24	30
起升速度	米/分			8			8/0.8			8/0.8						8/0.8						8/0.8
運行速度	米/分			20(30)			20(30)			20(30)						20(30)						20(30)
鋼絲繩	繩直徑	毫米		3.6			4.8			7.4						11						13
	絲直徑	毫米					0.22			0.34						0.5						0.6
	結構形式			6×9			D-6×37+1			D-6×37+1						D-6×37+1						D-6×37+1
工字梁軌道型號（GB76-88）				16-22b			16-28b			16-28b						20a-32c						20a-32c
環形軌道最小半徑		米		0.8			1.5			1.5		2		3	4	2		2.5		3	4	2		2.5		3	4
起升電動機	型號			ZD12-4			ZD21-4			ZD21-4						ZD31-4						ZD41-4
	容量	千瓦		0.4			0.8 0.2/0.8
	轉速	轉/分		1380			1380			1380						1380						1380
	相數			3			3			3						3						3
	電壓	伏		380			380			380						380						380
	電流	安培		1.25			2.4 0.72/2.4			4.3 0.72/4.3						7.6 1.25/7.6						11 2.4/11
	頻率	周/秒		50			50			50						50						50
運行電動機	型號			DW5024			ZDY11-4			ZDY12-4						ZD12-4						ZDY21-4
	容量	千瓦		0.06			0.2			0.2						0.4						0.4
	轉速	轉/分		1400			1380			1380						1380						1380
	相數			3			3			3						3						3
	電壓	伏		380			380			380						380						380
	電流	安培		0.3			0.72			0.72						1.25						1.25
	頻率	周/秒		50			50			50						50						50
工作類型及機構級別				中級M3			中級M3			中級M3						中級M3						中級M3

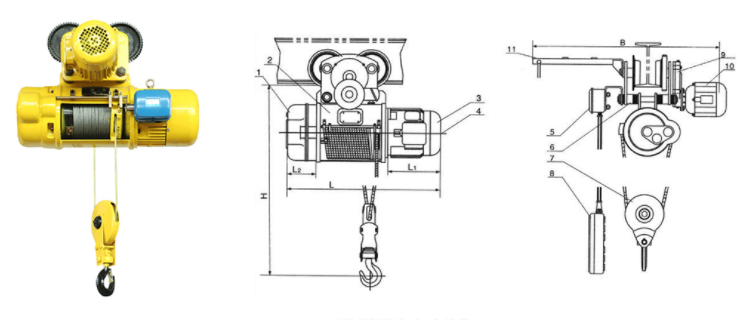

基本尺寸±2%	H		毫	432			630		670	685			780			860			960			985			1080
	L2		米	216			126			159						187						230
	L1			175			228/225			269/266						279						341/343
	L	C		391			616	688	760	758	856	955	1150	1346	1542	820	920	1020	1220	1420	1620	915	1018	1121	1327	1533	1738
		M					638	710	782	780	878	976	1172	1368	1564
	m			104			318	390	462	400	499	597	793	989	1185	418	518	618	818	1018	1218	448	551	654	860	1066	1272
	n			130			190			196						240						264
	h						120			124						155						173
	φ			16.5			16.5			19						25						25
	B			279-315			-884			-884						-930						-930
	E			395			490			584						740						848
	F						355/426			354/492						400/562						438/642
總量±15%	C		公	44	44.4	44.8	120	125	145	145	158	180	195	208	222	235	248	296	320	340	360	280	300	350	380	405	435
	M		斤				135	140	160	160	170	200	210	220	230	265	278	326	350	370	310	310	330	380	410	435	465
	C固			30	30.4	30.8	80	85	90	120	120	125	140	150	165	168	180	190	210	230	250	220	235	250	275	300	325
	M固						100	105	110	130	140	145	155	165	180	196	210	220	240	260	280	250	265	280	305	330	355

CD、MD型系列電動葫蘆技術性能和外形尺寸參數（0.25T-20T）
型號				CD1						MD1					CD						NH20-12D
起重量	噸			5						10					16			20			20	3
起升高度	米			6	9	12	18	24	30	9	12	18	24	30	6	9	12	18	24	30		6	9	12	18	24	30
起升速度	米/分			8/0.8						7/0.7					3.5 3.5/0.35			3.5 3.5/0.35			5	8/0.8
運行速度	米/分			20(30)						20(30)					18			20			20	20(30)
鋼絲繩	繩直徑	毫米		15						15					15			17			22.5	13
	絲直徑	毫米		0.7						0.7					0.7			0.8				0.6
	結構形式			D-6×37+1						D-6×37+1					D-6×37+1			D-6×37+1			D-6×37+1	D-6×37+1
工字梁軌道型號（GB76-88）				25a-63c						25a-63c					45a-63c			50a-63c				20a-32c
環形軌道最小半徑		米		2.5		3		4	5	2.5	3.5	4	6	9	3	3.5	4.6	3	3.5	4.6		2		2.5		3	4
起升電動機	型號			ZD41-4						ZD51-4					ZD51-4			ZD51-4				ZD41-4
	容量	千瓦
	轉速	轉/分		1380						1380					1380			1380			1380	1380
	相數			3						3					3			3			3	3
	電壓	伏		380						380					380			380			380	380
	電流	安培		18 2.4/18						30 4.3/30					30 4.3/30			30 4.3/30				11 2.4/11
	頻率	周/秒		50						50					50			50			50	50
運行電動機	型號			ZDY21-4						ZDY21-4					ZDY21-4			ZDY21-4				ZDY21-4
	容量	千瓦		0.8						0.8×2					0.8×2			0.8×2			0.8×2	0.4
	轉速	轉/分		1380						1380					1380			1380			1380	1380
	相數			3						3					3			3			3	3
	電壓	伏		380						380					380			380			380	380
	電流	安培		2.4						2.4×2					2.4×2			2.4×2			2.4×2	1.25
	頻率	周/秒		50						50					50			50			50	50
工作類型及機構級別				中級M3						中級M3					中級M2			中級M2				中級M3
基本尺寸±2%	H		毫	1160			1310			1350					1600			2400				985			1080
	L2		米	274						303					同10t							230
	L1			380/377						429/820					同10t							341/343
	L	C		1047	1157	1257	1467	1677	1887	1602	1783	2145	2507	1869	同10t							915	1018	1121	1327	1533	1738
		M		1059	1169	1269	1479	1682	1899	1969	2150	2512	2874	3236
	m			485	606	695	860	1115	1325	949	1130	1492	1854	2216	949	1130	1492	956	1478	1605		448	551	654	860	1066	1272
	n			320						376					376			376				264
	h			203						243					41			46				173
	φ			31						37												25
	B			-1058						-1058												-930
	E			998						1068					1335			1934				848
	F			472/675						612					1055							438/642
總量±15%	C		公	445	470	555	590	630	670	1010	1063	1166	1263	1317								280	300	350	380	405	435
	M		斤	480	505	590	630	660	705	1100	1153	1256	1353	1407								310	330	380	410	435	465
	C固			355	375	390	425	460	500	759	807	900	987	1032								220	235	250	275	300	325
	M固			390	410	425	460	500	535	849	897	990	1077	1122								250	265	280	305	330	355
